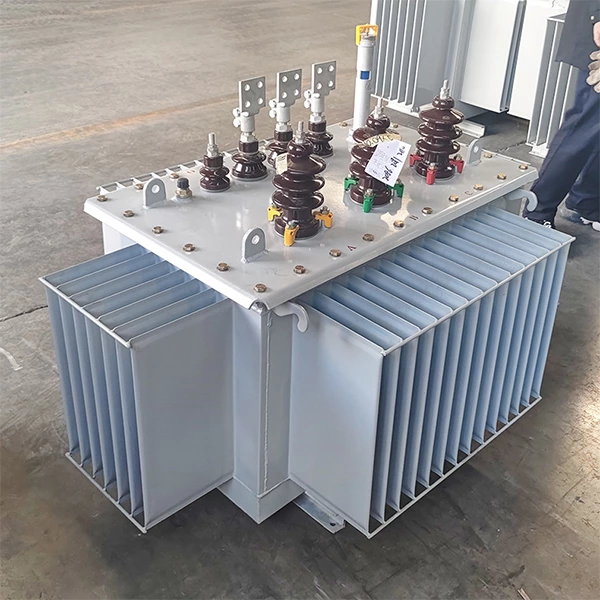

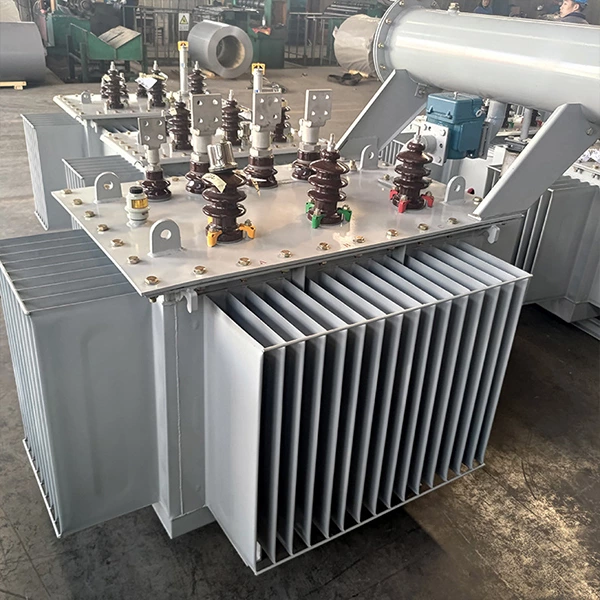

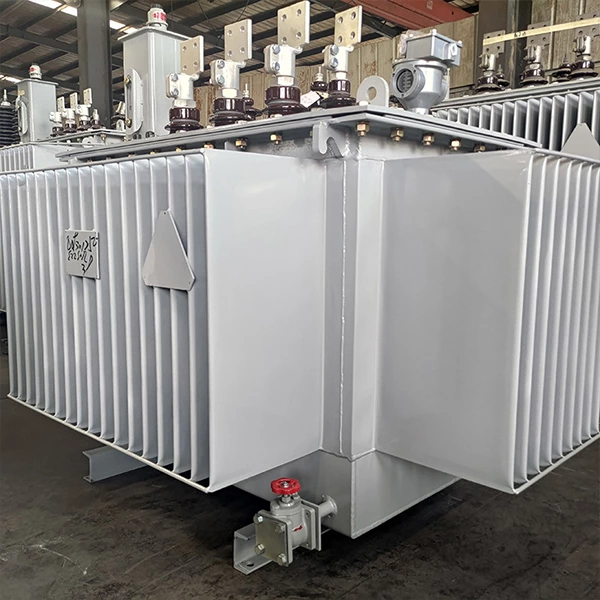

S13 तेल डूबे ट्रांसफार्मर, खनन ट्रांसफार्मर, पूरी तरह से सील तेल डूबे बिजली ट्रांसफार्मर की आपूर्ति
- आवेदन:
- शक्ति
- परिवहन पैकेज:
- परतदार लकड़ी वाला बॉक्स
- मूल:
- झेजियांग, चीन
सामान्य परिचालन स्थिति
ऊंचाई < 1000 मीटर इनडोर
अधिकतम एम्बिनेट तापमान +40ºC
अधिकतम दैनिक औसत तापमान + 30ºC
अधिकतम वार्षिक औसत तापमान +20ºC
न्यूनतम तापमान -5ºC
आपूर्ति ट्रांसफार्मर ग्राहकों की आवश्यकताओं के अनुसार विशेष परिस्थितियों में काम करते हैं।
विशेषताएँ
1. कोर कोल्ड रोल्ड ग्रेनड हाई-ओरिएंटेड सिलिकॉन स्टील शीट से बना है जिसकी मोटाई ≤0.3mm है और 45 डिग्री मिट्रेड जोड़ हैं। सतह को नमी और जंग रोधी के लिए विशेष राल के साथ लेपित किया गया है।
2. आम तौर पर एल.वी. घुमावदार सामग्री तांबे की पन्नी सिलेंडर प्रकार होती है, छोटी क्षमता वाले ट्रांसफार्मर को छोड़कर, जिसमें एल.वी. घुमावदार सामग्री तांबे का तार होती है; एच.वी. घुमावदार संरचना बहु-परत सिलेंडर प्रकार होती है, जिसमें अच्छा एम्पीयर-टर्न संतुलन, कम रिसाव प्रवाह, उच्च यांत्रिक शक्ति और मजबूत शॉर्ट-सर्किट झेलने की क्षमता होती है।
3. तापमान नियंत्रण उपकरण द्वारा नियंत्रित कम शोर वाले पंखे स्थापित करके, ट्रांसफार्मर की संचालन क्षमता को 40% तक बढ़ाया जा सकता है।
4. तापमान डिवाइस, जिसके सेंसर LV वाइंडिंग में दबे होते हैं, पंखों को नियंत्रित कर सकते हैं या ट्रांसफार्मर की सुरक्षा के लिए अलार्म और ट्रिप सिग्नल भेज सकते हैं।
5. ट्रांसफार्मर को एक बाड़े में स्थापित किया जा सकता है जिसका संरक्षण वर्ग IP20 या IP23 है, बाड़ा शॉर्ट सर्किट से बचने के लिए ट्रांसफार्मर के अंदर आने वाले छोटे जानवरों को रोक सकता है, और व्यक्तिगत सुरक्षा की भी रक्षा कर सकता है।
6. एससी(बी)9 नो-लोड नुकसान जीबी/टी10228-2008 में मानक मूल्य के बराबर
नो-लोड हानियाँ GB/T10228-2008 में टैग किए गए मान के बराबर हैं
Sc(b)10 नो-लोड नुकसान GB/T10228-2008 में मानक मूल्य की तुलना में 10% कम हुआ
GB/T10228-2008 में टैग किए गए मूल्य की तुलना में नो-लोड हानि में 5% की कमी
तकनीकी डाटा
35 केवी मुख्य 50 केवीए ~ 2500 केवीए एनएलटीसी वितरण ट्रांसफार्मर
| नाममात्र क्षमता(केवीए) |
वोल्टेज इकाईसंयोजन | कम वोल्टेज (केवी) | वेक्टर समूह | नो-लोड हानि(W) | लोआसलोस (W) | नो-लोड करंट(%) | शॉर्ट-सर्किट प्रतिबाधा(%) | ||
| उच्च वोल्टेज(के.वी.) |
उच्च वोल्टेज टैप रेंज |
एफ श्रेणी (120ºC) |
एच वर्ग (120ºC) |
||||||
| 50 | 35 36 37 38.5 |
±2×2.5% या ± 5% |
0.4 |
यिन0 डायन11 |
450 | 1420 | 1520 | 2.3 | 6.0 |
| 100 | 630 | 2090 | 2230 | 2.0 | |||||
| 160 | 790 | 2810 | 3000 | 1.5 | |||||
| 200 | 880 | 3320 | 3550 | 1.5 | |||||
| 250 | 990 | 3800 | 4060 | 1.3 | |||||
| 315 | 1170 | 4510 | 4820 | 1.3 | |||||
| 400 | 1370 | 5410 | 5790 | 1.1 | |||||
| 500 | 1620 | 6650 | 7110 | 1.1 | |||||
| 630 | 1860 | 7690 | 8230 | 1.0 | |||||
| 800 | 2160 | 9120 | 9760 | 1.0 | |||||
| 1000 | 2430 | 10400 | 11100 | 0.75 | |||||
| 1250 | 2830 | 12700 | 13600 | 0.75 | |||||
| 1600 | 3240 | 15400 | 16500 | 0.75 | |||||
| 2000 | 3820 | 18200 | 19500 | 0.75 | |||||
| 2500 | 4450 | 21800 | 2330 | 0.75 | |||||
35 केवी मुख्य 800 केवीए ~ 25000 केवीए एनएलटीसी पावर ट्रांसफार्मर
| नाममात्र क्षमता(केवीए) |
वोल्टेज इकाईसंयोजन | कम वोल्टेज (केवी) | वेक्टर समूह | नो-लोड हानि(W) | लोआसलोस (W) | नो-लोड करंट(%) | शॉर्ट-सर्किट प्रतिबाधा(%) | ||
| उच्च वोल्टेज(के.वी.) |
उच्च वोल्टेज टैप रेंज |
एफ श्रेणी (120ºC) |
एच वर्ग (120ºC) |
||||||
| 800 | 35 36 37 38.5 |
±2×2.5% या ± 5% |
3.15 6 6.3 10 10.5 11 |
यिन0 यद11 डायन11 |
2250 | 9400 | 10000 | 0.95 | 6.0 |
| 1000 | 2670 | 10900 | 11600 | 0.95 | |||||
| 1250 | 3130 | 12900 | 13800 | 0.85 | |||||
| 1600 | 3690 | 15400 | 16500 | 0.85 | |||||
| 2000 | 4230 | 18200 | 19500 | 0.75 | 7.0 | ||||
| 2500 | 4860 | 21800 | 23300 | 0.75 | |||||
| 3150 | 6030 | 24500 | 26200 | 0.70 | 8.0 | ||||
| 4000 | 7020 | 29400 | 31500 | 0.70 | |||||
| 5000 | 8370 | 34900 | 37400 | 0.60 | |||||
| 6300 | 9900 | 40800 | 43700 | 0.60 | |||||
| 8000 | Ynd11 Yd11 Dyn11 |
11300 | 46000 | 49300 | 0.50 | 9.0 | |||
| 10000 | 12900 | 55500 | 59400 | 0.50 | |||||
| 12500 | 6 6.3 10 10.5 |
15700 | 64600 | 69100 | 0.40 | ||||
| 16000 | 19300 | 76000 | 81300 | 0.40 | |||||
| 20000 | 22900 | 85500 | 91500 | 0.35 | 10.0 | ||||
| 25000 | 27100 | 101000 | 108000 | 0.35 | |||||
35KV मुख्य 2000kVA~25000KVA OLTC पावर ट्रांसफार्मर
| नाममात्र क्षमता(केवीए) |
वोल्टेज इकाईसंयोजन | कम वोल्टेज (केवी) | वेक्टर समूह | नो-लोड हानि(W) | लोआसलोस (W) | नो-लोड करंट(%) | शॉर्ट-सर्किट प्रतिबाधा(%) | ||
| उच्च वोल्टेज(के.वी.) |
उच्च वोल्टेज टैप रेंज |
एफ श्रेणी (120ºC) |
एच वर्ग (120ºC) |
||||||
| 2000 | 35 36 37 38.5 |
±4×2.5% |
3.15 6 6.3 10 10.5 11 |
Yd11 डायन11 |
4500 | 19000 | 20300 | 0.75 | 7.0 |
| 2500 | 5220 | 22600 | 24200 | 0.75 | |||||
| 3150 | 6300 | 25400 | 27200 | 0.70 | 8.0 | ||||
| 4000 | 7380 | 30400 | 32600 | 0.70 | |||||
| 5000 | 8730 | 36100 | 38600 | 0.60 | |||||
| 6300 | 10300 | 41800 | 44700 | 0.60 | |||||
| 8000 | 11800 | 47500 | 50800 | 0.50 | 9.0 | ||||
| 10000 | 13500 | 57100 | 61200 | 0.50 | |||||
| 12500 | 16400 | 66500 | 71100 | 0.40 | |||||
| 16000 | 20200 | 78200 | 83700 | 0.40 | |||||
| 20000 | 23800 | 88000 | 94200 | 0.35 | 10.0 | ||||
| 25000 | 28100 | 104000 | 111000 | 0.35 | |||||
नोट: मैनुअल में भौतिक आयाम केवल डिजाइन संदर्भ के लिए प्रदान किया गया है, और अंतिम आयाम वास्तविक रूपरेखा ड्राइंग पर आधारित होगा।
