आउटडोर Gw9 हाई-वोल्टेज आइसोलेशन स्विच 630a/10kv कॉलम माउंटेड हाई-वोल्टेज नाइफ स्विच कम्पोजिट सिरेमिक थ्री-फेज एसी स्विच

आउटडोर एसी हाई-वोल्टेज डिस्कनेक्ट स्विच एक आउटडोर सिंगल-फेज हाई-वोल्टेज विद्युत उपकरण है। इस उत्पाद में सामान्य प्रकार, एंटी-फाउलिंग प्रकार, नया प्रकार, सिलिकॉन रबर पिलर प्रकार है, जो 15kV से कम वोल्टेज और 50Hz की आवृत्ति के साथ तीन-चरण एसी पावर सिस्टम के लिए उपयुक्त है, वोल्टेज और नो लोड स्थितियों के तहत सर्किट स्विच करने के लिए।

आइसोलेटिंग स्विच एक चेसिस (हॉट-डिप गैल्वेनाइज्ड चेसिस या स्टेनलेस स्टील चेसिस सहित), पोर्सिलेन इंसुलेटर या सिलिकॉन रबर इंसुलेटर और कंडक्टिव पार्ट्स से बना होता है। चाकू का ऊपरी सिरा एक निश्चित हुक और इन्सुलेटिंग ऑपरेटिंग रॉड को खोलने और बंद करने के लिए एक सेल्फ-पिनिंग डिवाइस से सुसज्जित है। उपयोग करें। (स्टेनलेस स्टील स्क्रू, स्प्रिंग्स के साथ)।

उत्पाद संरचना विशेषताएँ और कार्य सिद्धांत

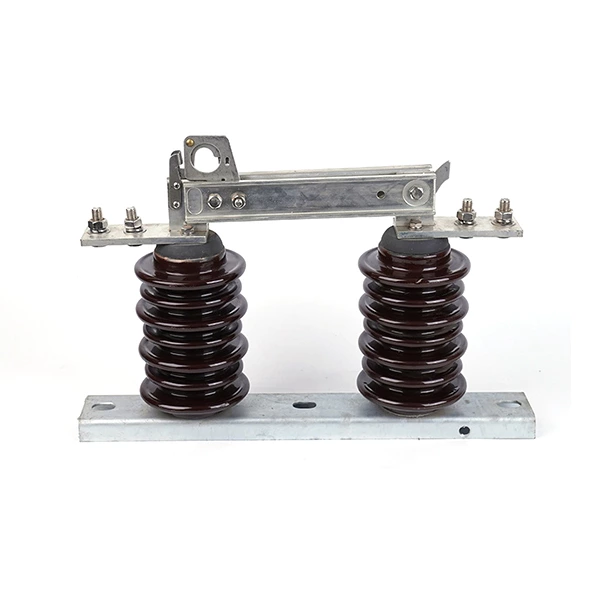

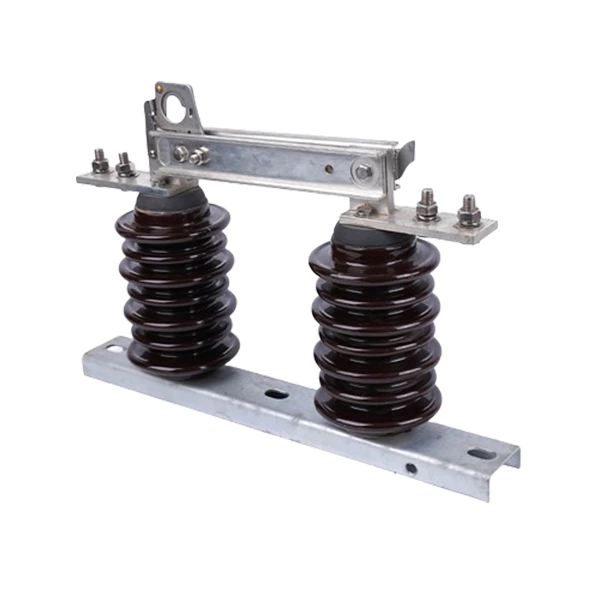

1. यह पृथक स्विच एकल-चरण संरचना है, और प्रत्येक चरण एक आधार, एक सिरेमिक इन्सुलेटिंग स्तंभ, एक इनलेट और आउटलेट संपर्क, एक चाकू बोर्ड और अन्य भागों से बना है।

2. संपर्क दबाव को समायोजित करने के लिए चाकू प्लेट के दोनों किनारों पर संपीड़न स्प्रिंग्स हैं, और ऊपरी छोर एक निश्चित पुल बकसुआ से सुसज्जित है और इन्सुलेटेड हुक को खोलने और बंद करने के लिए इससे जुड़ा एक स्व-लॉकिंग डिवाइस है।

3. यह अलगाव स्विच आम तौर पर उल्टा होता है, और इसे लंबवत या झुका हुआ भी स्थापित किया जा सकता है।

डिस्कनेक्ट स्विच एक इंसुलेटेड हुक रॉड का उपयोग करके खुलता और बंद होता है, और इंसुलेटेड हुक रॉड डिस्कनेक्ट स्विच को बकल करता है, हुक को खोलने की दिशा में खींचता है। स्व-लॉकिंग डिवाइस को अनलॉक करने के बाद, इससे जुड़ी कंडक्टिव प्लेट खुलने की क्रिया को साकार करने के लिए घूमेगी। बंद करते समय, डिस्कनेक्ट स्विच के हुक के खिलाफ इंसुलेटिंग हुक रॉड शाफ्ट को घुमाने के लिए प्रेरित करती है, ताकि जुड़ी कंडक्टिव प्लेट बंद होने की स्थिति में घूम जाए और

डिस्कनेक्ट स्विच बंद हो जाता है.

इस प्रकार के डिस्कनेक्ट स्विच को खंभों, दीवारों, छतों, क्षैतिज फ्रेमों या धातु के फ्रेमों पर स्थापित किया जा सकता है, और इसे लंबवत या तिरछा भी स्थापित किया जा सकता है, लेकिन यह सुनिश्चित करना होगा कि संपर्क चाकू को खोलते समय नीचे की ओर मुड़ा हुआ हो।

पर्यावरण की स्थिति

(1) ऊंचाई: 1500 मीटर से अधिक नहीं

(2) अधिकतम वायु गति: 35 मीटर/सेकेंड से अधिक नहीं

(3) परिवेश का तापमान: -40 ºC ~+40 ºC

(4) बर्फ की परत की मोटाई 10 मिमी से अधिक नहीं होनी चाहिए

(5) भूकंप की तीव्रता: 8

(6) प्रदूषण स्तर: ग्रेड IV
